技術參數
| 基本性能 | 額定電壓 | AC220V | 額定頻率 | 50Hz | ||||
| 額定功率 | 2100W | 功率范圍 | -10%，+5% | |||||
| 額定壓力 | ≤0.05MPa | |||||||
| 主要功能 | 出水溫度及出水量測試 | 出水溫度 | 單次出水量 | 額定出水溫度范圍 | 額定出水量范圍 | |||
| 常溫、45、55、65、75、85、90、95、100℃ | 150ml、500ml、連續出水 | ±1℃ | ±10% | |||||
| ***次出熱水時間 | 3-6s | 續杯出熱水時間 | 1s | |||||
| 水位檢測、入水水溫檢測、出水水溫檢測、出水水量檢測、流量計、TDS檢測、進水電磁閥、UV殺菌等。 | ||||||||
| 安全性保護功能：缺水保護、結冰保護、超溫保護、干燒保護。 | ||||||||
| 備注：溫度設置100℃時，實際出水溫度97℃。（實際出水溫度可調） | ||||||||
| 故障代碼 | 序號 | 故障代碼 | 故障顯示代碼 | 故障解除 | ||||
| 1 | E1 | 加熱管過熱超溫 | 出水傳感器探測溫度降至103℃后，按出水鍵修復。 | |||||
| 2 | E2 | 供水不足 | 修復后 | |||||
| 3 | E4 | 進水溫度傳感器故障 | 修復后 | |||||
| 4 | E5 | 出水溫度傳感器故障 | 修復后 | |||||
| 5 | E7 | 有水干燒故障 | 修復后 | |||||
| 6 | E8 | 無水干燒故障 | 修復后 | |||||
| 使用壽命 | 產品水壓在 0Bar 時，壽命≥500H | |||||||
| 水質要求 | TDS＜60ppm，硬度＜4度 | |||||||
| 進水溫度 | 5℃～38℃ | |||||||
注意事項
1、本品為智能控制模塊，禁止擅自拆卸、更換零部件，否則會引起功能失效。
2、本產品應豎直放置，水流方向為從下***，否則會出現局部無水干燒。
3、本產品必須可靠接地。
4、取放產品時需單機操作，不能堆疊。

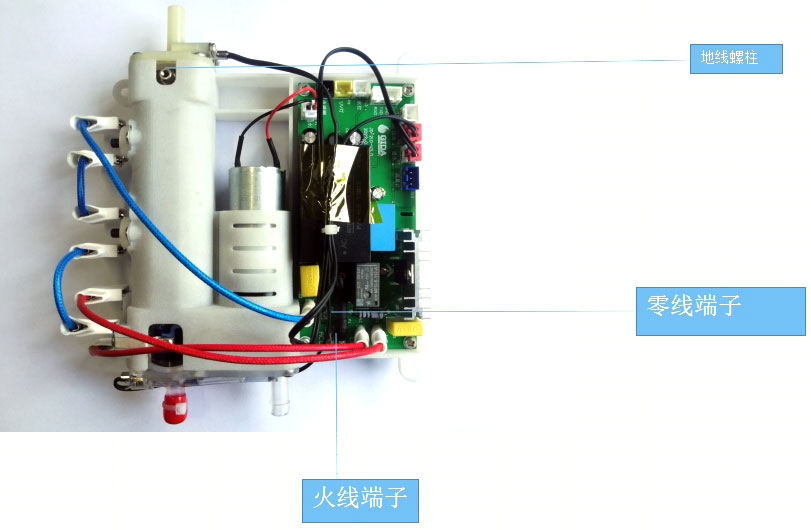

接線方式

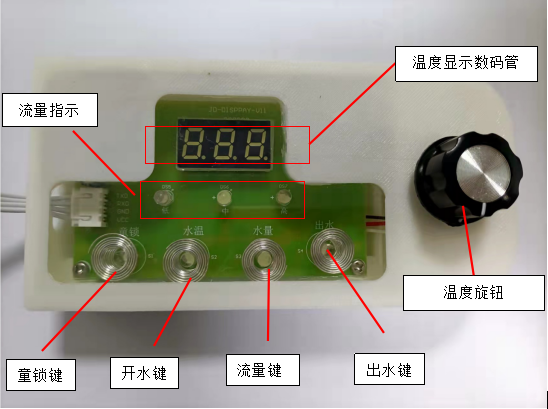

操作說明
童鎖鍵 | 1.觸摸童鎖鍵燈亮進入鎖定界面，其它按鍵無效（同時其他按鍵的指示燈熄滅）； |
| 2.再次按下，其它操控鍵鍵恢復功能（對應指示燈亮起）； | |
| 3.出水完成或無操作狀態10秒自動進入童鎖界面； | |
| 4.待機：在童鎖界面，無任何操作60秒后進入待機界面。（童鎖鍵呼吸閃爍，觸摸童鎖鍵，開機） | |
| 流量鍵 | 按下每次變換一檔，檔位循環設置（低：150mL；中： 500mL；高：連續出水） |
| 開水鍵 | 1.觸摸一下，可以切換100℃（開水快捷鍵）出水或其他溫度出水； |
| 2.當顯示屏顯示100℃時，可以直接出100℃開水；此時操控溫度旋鈕無效； | |
| 3. 當顯示屏顯示非100℃時，可以操控溫度旋鈕調節出水溫度； | |
| 溫度旋鈕 | 旋轉此旋鈕，可以從25、45、55、65、75、85、90、95℃循環設置溫度（同時LED顯示設置溫度）；到95℃后轉回25℃以此循環； |
| 出水鍵 | 1. 觸摸開始工作，出水量達到設定檔位時結束工作,工作時按下，停止出水； |
| 2.***使用為防止加熱體內無水干燒，線路板***供電會自動供水6S后，開始啟動加熱； | |
| 3.如遇到報警，如果沒有斷電重啟，需修復后，再次按下該按鍵，會自動供水8S，再開始正常工作。 |
